Mekkora a horganyzott hegesztett csőcsatlakozó súlya lábonként? Ezt a kérdést sok vásárló gyakran felteszi nekem, mint horganyzott hegesztett csőcsatlakozók szállítójának. Ebben a blogbejegyzésben elmélyülök azon tényezőkben, amelyek befolyásolják ezeknek a csőcsatlakozóknak a súlyát, hogyan kell kiszámítani, és miért számít ez a különböző alkalmazásokban.
A horganyzott hegesztett csőcsatlakozók megértése

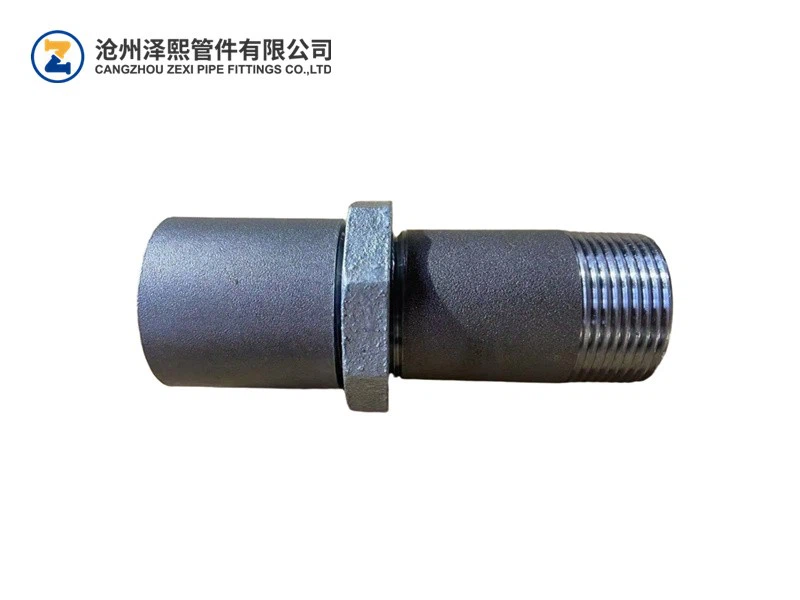

Mielőtt rátérnénk a súlyra, röviden értsük meg, mi az a horganyzott hegesztett csőcsatlakozó. Ez egy rövid csődarab, amelyet általában két másik cső vagy szerelvény összekapcsolására használnak. A "horganyzott" rész azt jelenti, hogy a csövet egy cinkréteggel vonták be, hogy megvédjék a korróziótól. A "hegesztett" azt jelzi, hogy a cső lapos acélszalag cső alakú hegesztésével készül. Ezeket a csőcsatlakozókat széles körben használják vízvezetékekben, ipari csőrendszerekben és más olyan alkalmazásokban, ahol rövid, megbízható csatlakozásra van szükség. A horganyzott hegesztett csőcsatlakozókról további információkat talál weboldalunkonHorganyzott hegesztett csőcsatlakozó.
A horganyzott hegesztett csőcsatlakozó lábonkénti súlyát befolyásoló tényezők
A horganyzott hegesztett csőcsatlakozó lábonkénti súlyához több tényező is hozzájárul. Ezek a következők:
- Csőméret: A cső átmérője és falvastagsága a legjelentősebb tényezők. A nagyobb átmérőjű, vastagabb falú csövek lábonként természetesen többet nyomnak. Például egy 2 hüvelykes átmérőjű csőcsatlakozó súlya nagyobb, mint egy 1 hüvelykes átmérőjű, azonos falvastagságot feltételezve.
- Falvastagság: Mint említettük, a falvastagság döntő szerepet játszik. A vastagabb falú csövek anyaga több, így a tömeg is megnő. A különböző alkalmazásokhoz eltérő falvastagságra lehet szükség, a nyomás- és áramlási követelményektől függően.
- Anyagminőség: A csőben használt acél típusa is befolyásolja a súlyt. A különböző acélminőségek eltérő sűrűséggel rendelkeznek, ami súlybeli eltéréseket eredményezhet. Például a nagy szilárdságú acél sűrűbb lehet, mint a szabványos szénacél, ami nehezebb csőcsatlakozáshoz vezethet.
- Galvanizáló bevonat: A horganyzás során felvitt cinkbevonat kis súlyt ad a csőcsatlakozónak. A bevonat vastagsága változhat, de általában lábonként néhány unciát tesz ki.
Horganyzott hegesztett csőcső lábonkénti súlyának kiszámítása
A horganyzott hegesztett csőcsatlakozó lábonkénti súlyának kiszámításához a következő képletet használhatja:
[ W = 10,69 \szer (D - t) \szer t ]
Ahol:
- ( W ) a lábonkénti súly fontban
- (D) a cső külső átmérője hüvelykben
- (t) a cső falvastagsága hüvelykben
Ez a képlet megadja magának a csőnek a súlyát, anélkül, hogy figyelembe venné a horganyzást. A bevonat figyelembevételéhez a számított tömeghez a bevonat vastagságától függően további 2-5% hozzáadható.
Vegyünk egy példát. Tegyük fel, hogy van egy horganyzott hegesztett csőcsatlakozónk, amelynek külső átmérője 1,5 hüvelyk és falvastagsága 0,109 hüvelyk. A képlet segítségével:
[ W = 10,69 \x (1,5 - 0,109) \ 0,109 ]
[ W = 10,69 \× 1,391 \ × 0,109 ]
[ W \körülbelül 1,63 \text{ font per láb} ]
3%-ot hozzáadva a horganyzóbevonathoz, a lábonkénti teljes tömeg körülbelül (1,63 \x 1,03 = 1,68) font lenne.
A súly ismeretének fontossága
A horganyzott hegesztett csőcsatlakozó lábonkénti súlyának megértése több okból is kulcsfontosságú:
- Szállítás és kezelés: A súly ismerete segít a szállítási költségek becslésében és a megfelelő kezelőberendezés meghatározásában. A nehezebb csőcsatlakozók robusztusabb emelési és szállítási módszereket igényelhetnek.
- Szerkezeti tervezés: Építőipari és ipari alkalmazásokban a csőcsatlakozók súlya befolyásolja az általános szerkezeti kialakítást. A mérnököknek figyelembe kell venniük a súlyt a teherbírások kiszámításakor és a csőrendszer stabilitásának biztosításakor.
- Költségbecslés: A súly közvetlenül összefügg a csőcsatlakozó költségével. A súly ismeretében az ügyfelek pontosan megbecsülhetik projektjük teljes költségét.
Összehasonlítás a varrat nélküli csőbimbókkal
A csőcsatlakozók másik típusa, amelyet gyakran használnak, a varrat nélküli csőcsatlakozó. A varrat nélküli csőcsatlakozók tömör acéldarabból készülnek, amelyet átszúrnak és cső alakúra húznak, hegesztési varratok nélkül. Weboldalunkon többet megtudhat a varrat nélküli csőcsatlakozókrólVarrat nélküli csőbimbók.
Súlyukat tekintve a varrat nélküli csőcsatlakozók súlya kissé eltérhet az azonos méretű és falvastagságú horganyzott hegesztett csőcsatlakozóktól. Ennek az az oka, hogy a gyártási folyamat befolyásolhatja az anyag sűrűségét és egyenletességét. A súlykülönbség azonban általában minimális, és nem feltétlenül befolyásolja jelentősen a legtöbb alkalmazást.
A mellbimbóhegesztés és hatása a súlyra
A horganyzott hegesztett csőcsatlakozó létrehozásához használt hegesztési eljárás szintén kis mértékben befolyásolhatja a súlyt. A hegesztési folyamat során kis mennyiségű töltőanyagot adhatunk hozzá, ami kis mértékben növelheti a súlyt. Ezenkívül a hegesztésből származó hő kisebb változásokat okozhat az anyag tulajdonságaiban, ami szintén befolyásolhatja a súlyt. A mellhegesztéssel kapcsolatos további információkat honlapunkon találMellbimbó hegesztés.
Következtetés
Összefoglalva, a horganyzott hegesztett csőcsatlakozó lábonkénti súlya számos tényezőtől függ, beleértve a csőméretet, a falvastagságot, az anyagminőséget és a horganyzott bevonatot. Ezen tényezők megértésével és a megfelelő képlet használatával pontosan kiszámíthatja a súlyt. A súly ismerete elengedhetetlen a szállításhoz, a szerkezeti tervezéshez és a költségbecsléshez. Akár horganyzott hegesztett csőcsatlakozót választ, akár varrat nélküli csőcsatlakozót, fontos figyelembe venni az alkalmazási követelményeket.
Ha jó minőségű horganyzott hegesztett csőcsatlakozókat keres, vagy bármilyen kérdése van a súlyukkal vagy egyéb tulajdonságaikkal kapcsolatban, forduljon hozzánk. Azért vagyunk itt, hogy segítsünk megtalálni a megfelelő megoldást projektjéhez.
Hivatkozások
- "Pipe Fittings Handbook", a Pipe Fittings Institute
- "Acélcső tervezés és szerelés" az Amerikai Gépészmérnöki Társaságtól
